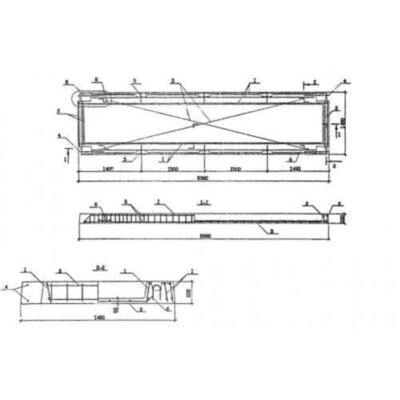

Панели ПР 60-15-8 АтVтс9 (1.090.1-7с)

Панели ПР 60-15-8 АтVтс9 (1.090.1-7с)

Размеры:

• Длинна: 5980 мм.
• Ширина: 1490 мм.
• Высота: 220 мм.
• Вес: 2520 кг.
• ГОСТ, Серия: Серия 1.090.1-7с скачать
• Объем бетона: 1,02 м3
• Геометрический объем: 1,9602 м3
• Цена: договорная

Стандарт изготовления изделия: Серия 1.090.1-7с

Плита ребристая ПР 60-15-8 АтVтс9 (1.090.1-7с) - это железобетонное изделие П-образной формы. Главная конструктивная особенность плиты - это несущие ребра, между которыми устроено армированное заполнение. Серия изготовления 1.090.1-7с регламентирует использование ПР 60-15-8 АтVтс9 (1.090.1-7с) при проектировании и строительстве крупных панельных общественных зданий и вспомогательных сооружений промышленных предприятий. Ребристые конструкции относятся к третьей группе трещиностойкости, предел их огнестойкости не ниже 0,95 часа, а также они предназначены для зданий с неагрессивной средой для районов с сейсмичностью 7,8 и 9 баллов.

Расшифровка маркировки

Для упрощения работы с конструкцией, все плиты, созданные на основе армированного бетона, наделяется маркировкой. Основной задачей таких шифров является передача информации о строительном элементе в кратком сжатом виде. Рассматривая расшифровку буквенно-числовой марки ПР 60-15-8 АтVтс9 (1.090.1-7с), можно увидеть следующее:

1. ПР - плита ребристая;

2. 60 - длина (в дм);

3. 15 - ширина (в дм);

4. 8 - нагрузка;

5. AтV - класс напрягаемой арматуры;

6. т - тяжелый бетон;

7. с9 - предназначена для эксплуатации в районах с сейсмичностью 9 баллов.

Маркировочные обозначения указываются на торцевой части готового изделия, помимо них там же прописываются дата изготовления, масса плиты в килограммах, марка изготовителя, штамп ОТК.

Материалы и производство

Изготовление ребристых изделий осуществляется по агрегатно-поточной технологии на основании Серии 1.090.1-7с. До начала производства изготовитель разрабатывает технические нормы и условия, определяющие способы производства и контроля качества конструкций. Для изготовления ПР 60-15-8 АтVтс9 (1.090.1-7с) используется тяжелый бетон плотностью D2500. Класс бетонной смеси по прочности на сжатие может быть В15, В20, В22,5.

Для того чтобы сформировать у будущей ребристой плиты высокую степень выносливости и хорошую работу на изгиб, в нее закладывают предварительно напряженную арматуру классов AтV или AV, напряжение которой осуществляется электротехническим способом. Материалом для сеток и каркасов служит проволока класса Вр-I и стержни из арматурной стали класса А-III. Для образования диска перекрытия в плитах предусмотрены арматурные выпуски, воспринимающие усилие растяжения и бетонные шпонки, воспринимающие сдвиговые усилия. Также для соединения плит при строительстве с внешними и внутренними стенами будущего здания, на боковых гранях изделия в четырех углах предусмотрены специальные вырезы и стальные выпуски, которые соединяются посредством сварки вертикальными выпусками стен. Для упрощения процессов транспортировки и монтажа в тело ПР 60-15-8 АтVтс9 (1.090.1-7с) закладываются монтажные петли из гладких стержней из стали класса A-I.

Оценка качества готовых ребристых плит осуществляется с помощью контрольных испытаний на прочность, жесткость и трещиностойкость, результаты должны соответствовать эталону основанному на ГОСТ 8829-85.

Хранение и транспортировка

Сохранность изделий обеспечивается корректной погрузкой и складированием. Перевозка и хранение ПР 60-15-8 АтVтс9 (1.090.1-7с) должны происходить строго в горизонтальном (рабочем) расположении, здесь важно использование деревянного инвентаря, устанавливаемого на расстоянии трех сантиметров от торца изделий. Подъем конструкций осуществляется с применением траверс, которые обеспечивают одинаковое распределение нагрузки на четыре петли. Транспортирование плит должно производиться на автоплитовозах или железнодорожных платформах, оборудованных специальными турникетами.
