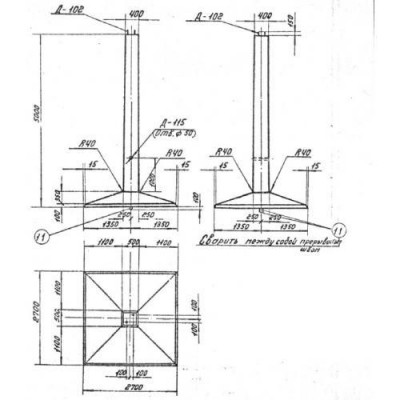

Фундаменты ФП 6-4

Фундаменты ФП 6-4

Размеры:

• Длинна: 2700 мм.
• Ширина: 2700 мм.
• Высота: 5000 мм.
• Вес: 6730 кг.
• ГОСТ, Серия: Серия 3.407-115 скачать
• Объем бетона: 2,69 м3
• Геометрический объем: 36,45 м3
• Цена: договорная

Стандарт изготовления изделия: Серия 3.407-115

Фундамент под промежуточные опоры повышенный ФП 6-4 представляет собой высокопрочное грибовидное изделие с вертикальной стойкой, которая необходима для установки металлических опор ВЛ. Элементы запроектированы по Серии 3.407-115 и предназначены для высоковольтных линий с напряжением до 500кВ. Детали производятся из особо прочных материалов, поэтому служат надежной основой и способны принимать значительные нагрузки, а так же позволяют прокладывать высоковольтные линии в поймах рек, на различных заболоченных участках. Фундаменты гарантируют надежность и долговечность сооружению.

Расшифровка маркировки

Завод-производитель данной железобетонной продукции присваивает каждому изделию индивидуальную маркировочную надпись, которая включает в себя буквы и цифры. Нормативный документ Серия 3.407-115 очень подробно раскрывает нам значение шифра ФП 6-4:

1. ФП - фундамент повышенный;

2. 6 - порядковый номер типоразмера;

3. 4 - конструктивные особенности (наличие четырех отверстий).

Маркировка проставляется на торцовой стороне железобетонного элемента, для этого используют штампы и трафареты, а так же влагоустойчивую яркую краску. Марка дополняется такими сведениями как: датой производства, номером партии, ставят массу изделия, штамп технического контроля и логотип предприятия.

Основные характеристики и изготовление

Фундаменты ФП 6-4 производятся по стандартной схеме согласно Серии 3.407-115 в металлических опалубках с использованием материалов высочайшего качества. Изделия выполняются из очень прочного бетона марки М400. Элементы применяются при строительстве в различных климатических зонах, поэтому и марки бетона по морозостойкости и водонепроницаемости устанавливаются всегда индивидуально. Согласно действующему регламенту обычно используют марку морозостойкости F150-200, а марка водонепроницаемости варьируется от W4-W6. Значительную прочность строительным деталям придает армирование пространственными и плоскими каркасами, которые состоят из стержней и сеток, сопряженных между собой контактной точечной сваркой. Запроектирована арматурная сталь класса A-I и A-III согласно нормативу. Для удобства монтажа в теле индустриальной конструкции закладываются монтажные петли, которые изготавливаются из углеродистой стали по ГОСТ 5781-82. Все металлические составляющие должны иметь антикоррозионное покрытие. Отпускная прочность бетона в летнее время должна быть не ниже 85% от проектной марки, а в зимой не менее 100%. Индустриальные изделия всегда принимаются партиями и проверяются на прочность, жесткость и трещиностойкость. Размеры, геометрия проверяется в соответствии с рабочими чертежами. На поверхности деталей не должно быть ржавых и жировых пятен, она должна быть ровной и гладкой. После всех контрольных испытаний и проверок, заводом-изготовителем выписывается подтверждающая техническая документация, которая содержит основные сведения о сырье и о производителе данной продукции.

Транспортировка и хранение

Складирование железобетонных изделий осуществляется в специально отведенном для этого помещении, с соблюдением всех правил, которые прописаны в регламенте Серии 3.407-115. Конструкции раскладывают по маркам и номеру партии в штабеля высотой не более двух метров. Для того чтобы изделия сохраняли свою целостность и сохранность, используют специальные инвертарные подкладки и прокладки. Изделия довольно массивные, поэтому их транспортировка проводится на специализированном транспорте, который оснащен крепежными механизмами. Количество перевозимых фундаментов зависит от грузоподъемности транспортного средства.
