Фундаменты ФО 45-45-1

Фундаменты ФО 45-45-1

Размеры:

• Длинна: 450 мм.
• Ширина: 450 мм.
• Высота: 350 мм.
• Вес: 150 кг.
• ГОСТ, Серия: Серия 3.818.9-2 скачать
• Объем бетона: 0,06 м3
• Геометрический объем: 0,0709 м3
• Цена: договорная

Стандарт изготовления изделия: Серия 3.818.9-2

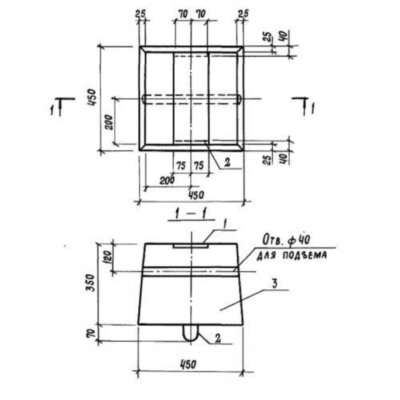

Фундаменты ФО 45-45-1 железобетонные изделия, имеющие вид усеченной пирамиды с трапециевидным поперечным сечением. Поперек элемента проходит сквозное отверстие диаметром 40 мм, предназначенное для подъема.

Уникальные железобетонные фундаменты были специально разработаны для использования в строительстве животноводческих производственных организаций. Конструкции используются совместно со стойками и панелями, запроектированными по Серии 3.818.9-2, при обустройстве ограждений территорий, предназначенных под выгул и проживание животных. Элементы размещаются в грунте и служат надежной опорой стойкам ограждения, удерживающим панели. Высокая сопротивляемость вредоносному воздействию влажности и суровым климатическим условиям делает конструкции долговечными и востребованными строительными материалами на современном рынке. Простота и удобство монтажа позволяют в значительной степени сократить временные затраты на реализацию типовых проектов по обустройству территориальных ограждающих конструкций. Элементы рассчитаны на эксплуатацию в районах с сейсмичностью до 6 баллов.

Расшифровка маркировки

Наносимые на железобетонные изделия маркировочные обозначения были специально разработаны для упрощения ориентирования в номенклатурном ряду. Отражение основных характеристик элементов является их настоящей функцией. Комбинация символов ФО 45-45-1 расшифровывается:

1. ФО тип конструкции фундамент ограждения;

2. 45 ширина подошвы;

3. 45 длина подошвы;

4. 1 отличительная особенность закладной детали (имеет форму креста).

Не допускается внесение произвольных изменений в маркировку, это может привести к возникновению ошибок при подборе элементов.

Материалы и производство

Регламентирует изготовление фундаментов ограждения ФО 45-45-1 Серия 3.818.9-2. Производство должно осуществляться в стальных формах по ГОСТ 25781-83Е из тяжелого бетона класса В15 по прочности на сжатие средней плотностью 2400 кг/м3. Бетон должен отвечать требованиям ГОСТ 26633-85 и иметь водонепроницаемость W4, морозостойкость F75.

При формовке конструкции необходимо заранее разместить специальный пустотообразователь во внутреннюю часть формы для создания отверстия, предназначенного для подъема конструкции. Для удобства монтажа в теле изделия заложены петли, выполнение из горячекатаной гладкой стали класса AI, регламентированной по ГОСТ 5781-82, и соответствующей следующим маркам Ст3сп и Ст3пс по ГОСТ 380-88.

Закладная деталь в теле элемента, предназначенная для крепления стоек, изготавливается из полосовой стали по ГОСТ 103-76 марки Ст3кп3-1 по ГОСТ 535-88. К стальному листу привариваются стержни диаметром 12 мм из стали класса AIII. Сварка должна осуществляться с учетом требований ГОСТ 14098-85. При необходимости скрепления крестообразной закладной следует использовать ручную дуговую сварку по ГОСТ 5264-80. Обязательна антикоррозионная защита цинком, улучшающая сопротивляемость влажности и эксплуатационный срок.

Перед поставкой потребителю изделия проходят контрольные испытания. Не допускается наличие дефектов поверхности. Качество закладных деталей должно удовлетворять требованиям ГОСТ 10922-90.

Транспортировка и хранение

Укладку конструкций необходимо осуществлять в рабочем положении на выровненном основании с обязательным наличием надежной опоры. Важно обеспечить защиту конструкций от механических повреждений. Погрузочно-разгрузочный комплекс работ следует выполнять с соблюдением мер предосторожности с использованием специализированной техники и строповочных устройств.
